Barriere Zener

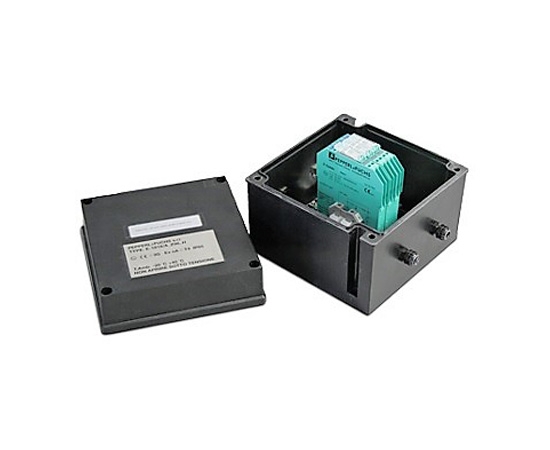

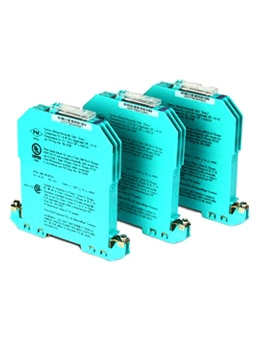

Kit composto da tre barriere Zener a protezione intrinseca, per collegamento di dispositivi in zona ATEX con dispositivi in zona sicura, alloggiate in scatola in ABS.
Marcatura singola barriera: ATEX II (1) GD [Ex ia Ga] IIC [Ex ia Da] IIIC.
Marcatura dell’assieme scatola KMB4 con tre barriere zener:
ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc (-20°C = Ta = +40°C) per gas
ATEX II 3(1)D Ex tb [ia Da] IIIC T130°C Dc IP65 (-20°C = Ta = +40°C) per polveri.
Marcatura dell’assieme scatola KMB4 con tre barriere zener:
ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc (-20°C = Ta = +40°C) per gas
ATEX II 3(1)D Ex tb [ia Da] IIIC T130°C Dc IP65 (-20°C = Ta = +40°C) per polveri.
CARATTERISTICHE SINGOLO CANALE:
• Barriera per segnale e sense: Um=250V
Fusibile: 50mA
Uo: 17,4V
Io: 25mA
Po: 0,11W
Co: 0,346µF
Lo: 56,88mH
Rmin: 705,6Ohm
• Barriera per segnale e sense: Um=250V
Fusibile: 50mA
Uo: 17,4V
Io: 25mA
Po: 0,11W
Co: 0,346µF
Lo: 56,88mH
Rmin: 705,6Ohm
• Barriera per alimentazione: Um=250V
Fusibile: 100mA
Uo: 24V
Io: 164mA
Po: 0,98W
Co: 0,125µF
Lo: 1,32mH
Rmin: 147Ohm
Fusibile: 100mA
Uo: 24V
Io: 164mA
Po: 0,98W
Co: 0,125µF
Lo: 1,32mH
Rmin: 147Ohm
• NOTE:
- Collegabile a max. 4 celle di carico da 350Ohm.
- L’uso combinato di due o più barriere zener (1) GD [Ex ia], implica che la marcatura Atex dell’assieme delle barriere deve essere aggiornata a (2) GD [Ex ib], come prescrive la norma EN 60079-14.
- Collegabile a max. 4 celle di carico da 350Ohm.
- L’uso combinato di due o più barriere zener (1) GD [Ex ia], implica che la marcatura Atex dell’assieme delle barriere deve essere aggiornata a (2) GD [Ex ib], come prescrive la norma EN 60079-14.
